下顎運動の追跡後に基準点を決定すべきである。この段階で全ての解剖学的ランドマークと平面を確認することは、後続の設計ステップの精度を確保するだけでなく、デジタルワークフロー全体を通じてより正確な診断、測定、分析を可能にする。
注記:
- ステップをリセットすると、それ以降のすべてのステップがリセットされます。
- ケースにDICOMデータが含まれる場合、すべての参照はDICOMモデルに基づいて確認されます。それ以外の場合は、口腔内スキャンおよび顔面モデルが使用されます。

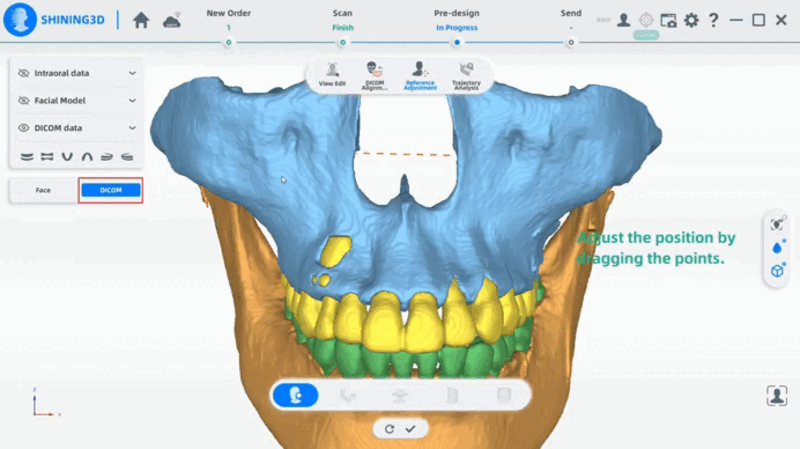

- DICOMベースの参照調整

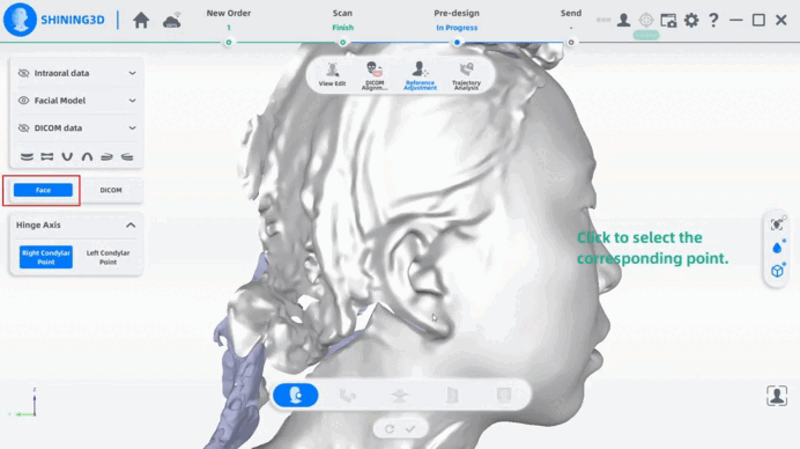

- 顔モデルに基づく参照調整
解剖学的ランドマークと平面 | DICOMモデル | 顔面モデル | 注記 |
ヒンジ軸 | 顆頭点は自動配置 | 両側下顎顆頭の最高点を手動でマーク | / |
切縁点 | デフォルトで自動マーキング | 下顎切歯縁の正中線をクリック | / |
水平面 | 左眼窩下点、左頬骨頂点、右頬骨頂点の3点を用いて、ヒンジ軸に平行に自動生成 | 左眼窩下点、左頬点、右頬点の3点を用いて、ヒンジ軸に平行に自動生成 | 平面移動：矢印を上下にドラッグして垂直方向に移動 平面傾斜：点を上下にドラッグして傾きを調整 |
正中矢状面 | 切縁点とヒンジ軸中心点を用いて水平面に垂直に自動生成 | 軟組織鼻根点、鼻尖、鼻基底、上唇隆起点の4点を用いて水平面に垂直に自動生成 | 平面移動：矢印を左右にドラッグして水平移動 平面傾斜：ポイントを左右にドラッグして傾き調整 |
冠状面 | 水平面と正中矢状面に基づき自動生成 | ||
バーチャル咬合器パラメータ
全ての基準値が確認されると、Amann Girrbach咬合器の以下のパラメータが自動的に計算され表示されます：
- 矢状方向顆頭傾斜（左右）
- 側方方向顆頭傾斜（左右）
- 即時側方移動（左/右）
- 側方切縁傾斜（左/右）
- 矢状切縁傾斜
