Función de Verificación de Uniformidad de Luz
Para modelos LCD (L4D / L4K / CEL / F1) — Usando F1 como ejemplo
Ingresar a la función de verificación de uniformidad de luz

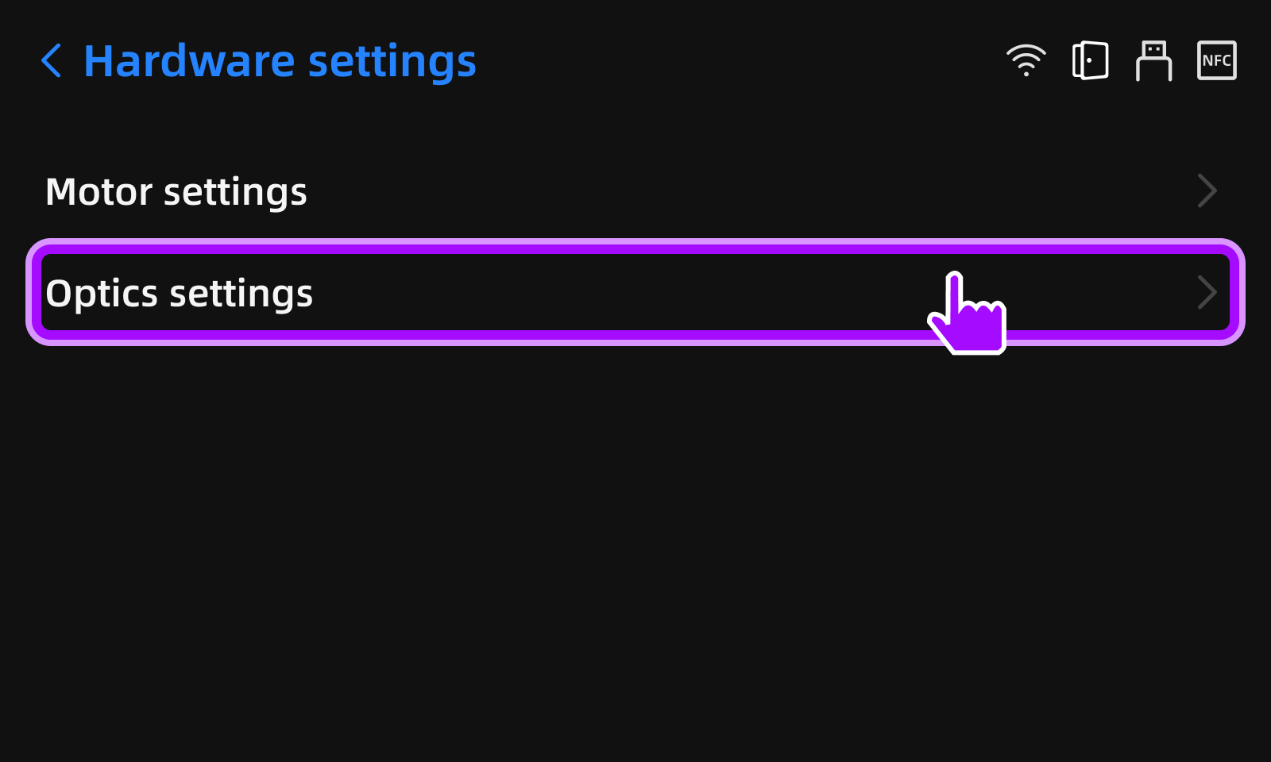

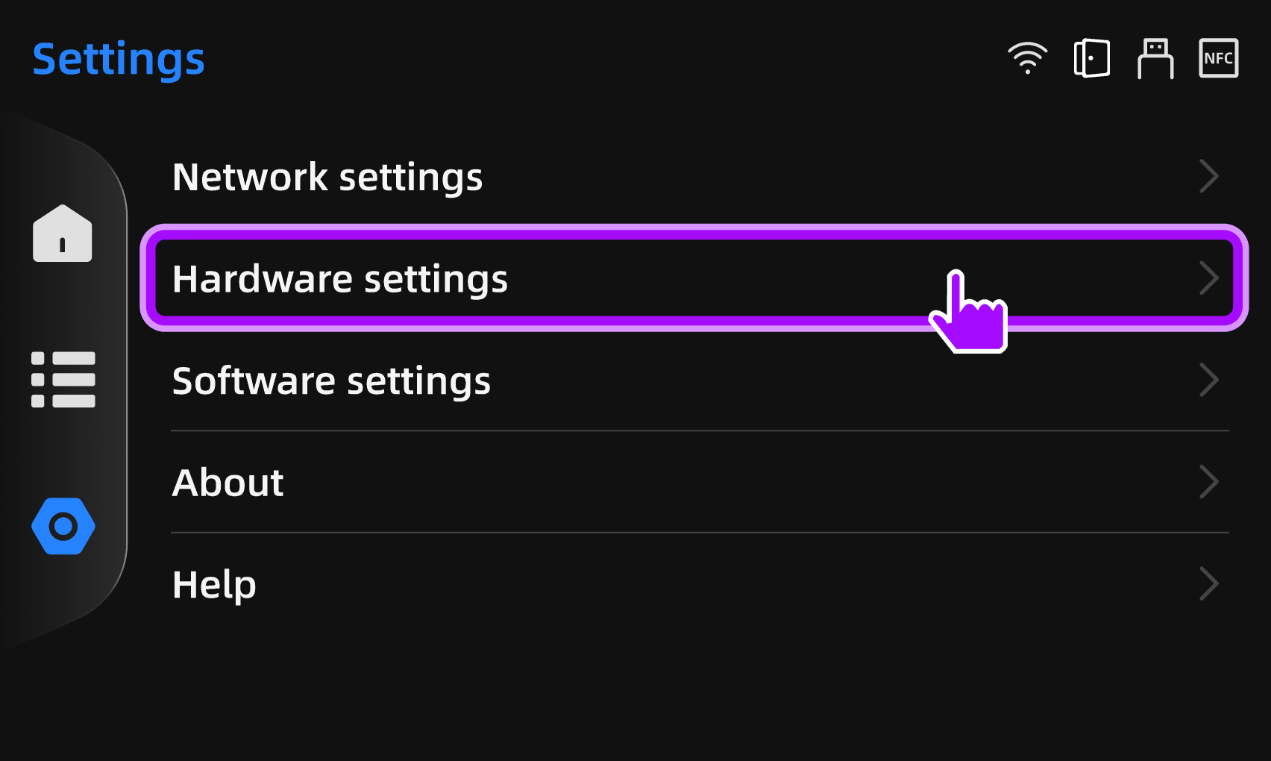

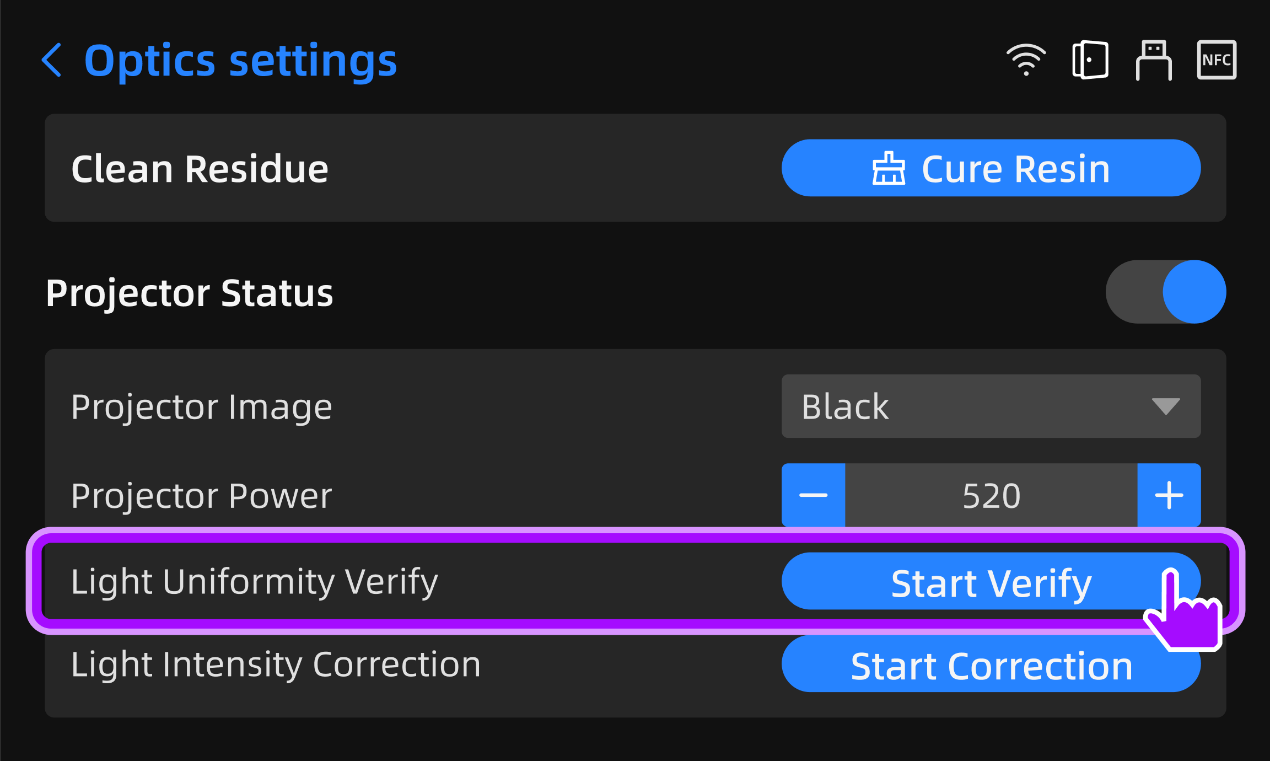

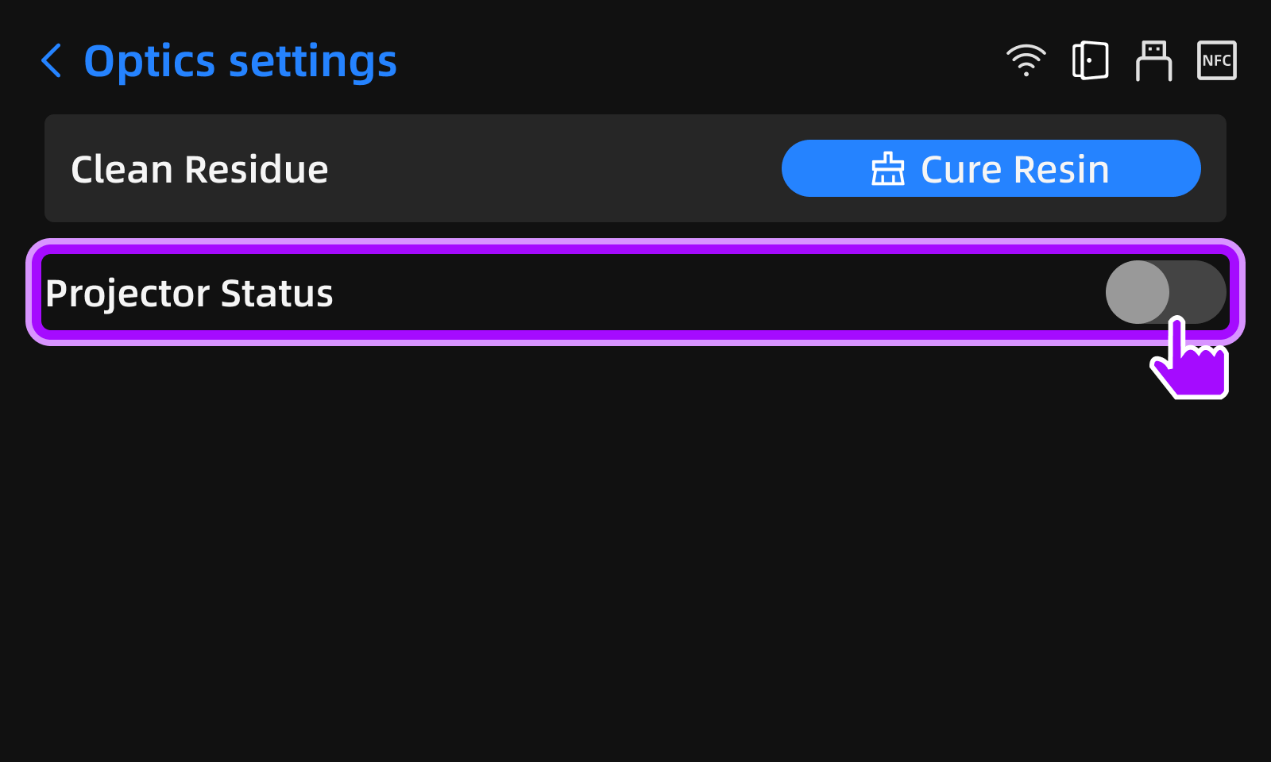

- En el software FabWare, vaya a Configuración → Configuración de Hardware → Configuración de Óptica, active el interruptor de estado del proyector y haga clic en el botón Iniciar Verificación.
Función de Verificación de Uniformidad de Luz (F1)
2. Comienza el proceso de verificación de la uniformidad de la luz.

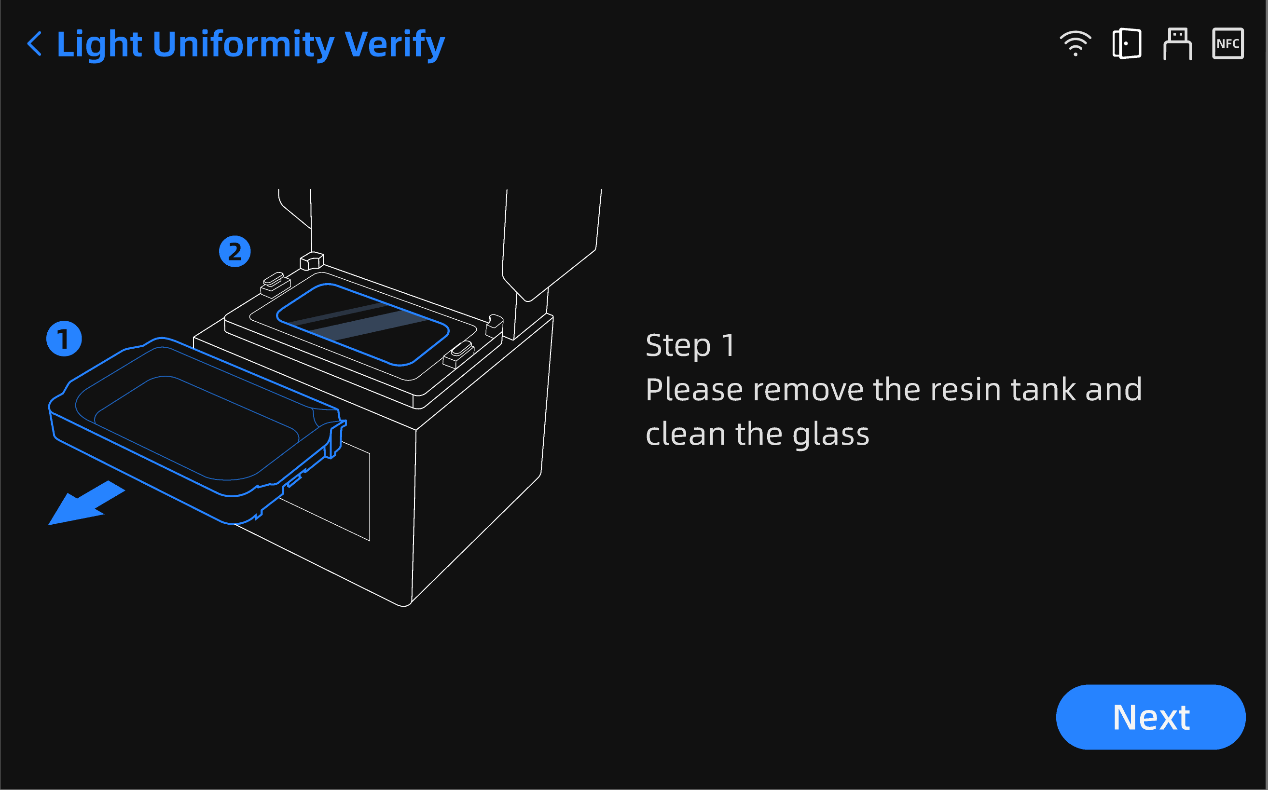

3. Paso 1: Consulte la imagen guía, retire el tanque de resina y limpie bien la pantalla. Luego, haga clic en Siguiente.

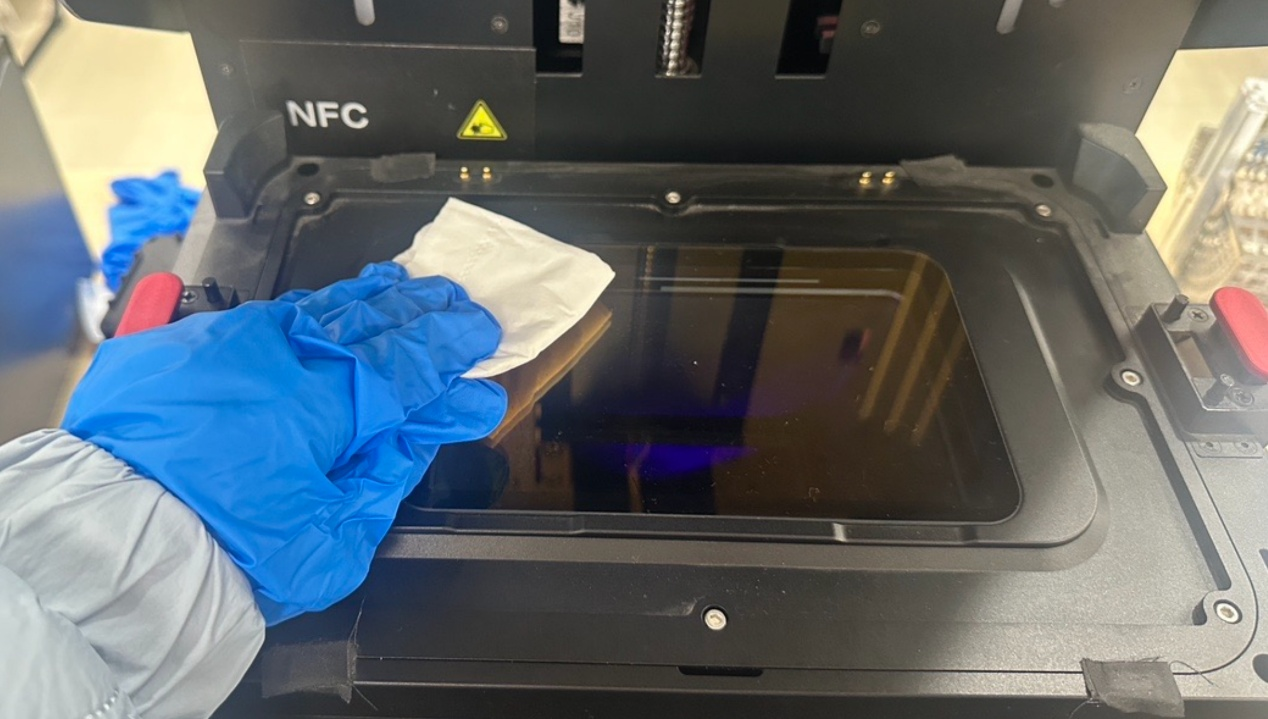

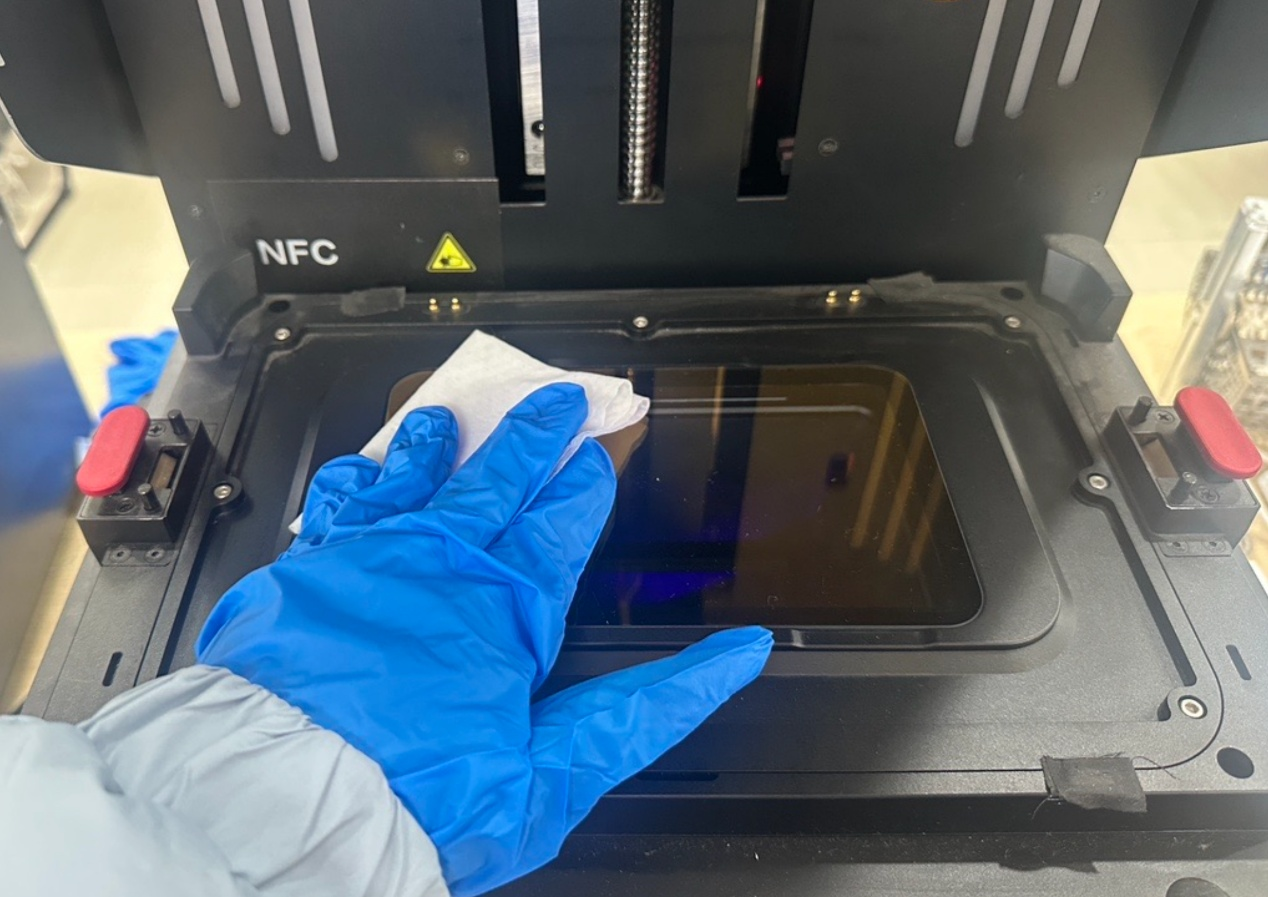

a.Limpie la pantalla con una toallita húmeda limpia y séquela con un paño seco. Asegúrese de que la pantalla esté libre de manchas, resina, etc.

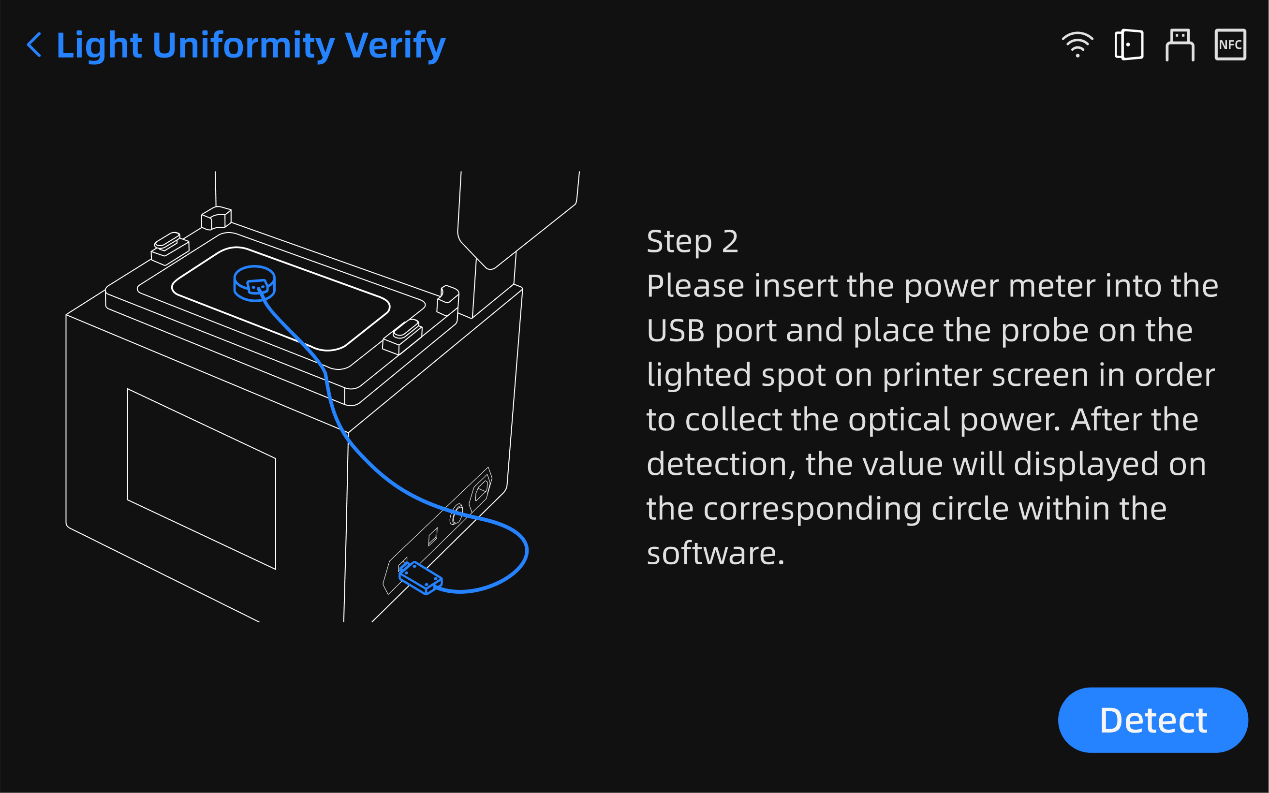

4.Paso 2: Inserte el medidor de potencia en el puerto USB y coloque la sonda sobre el punto iluminado en la pantalla de la impresora para captar la potencia óptica. Tras la detección, el valor se mostrará en el círculo correspondiente dentro del software.
b. Inserte el medidor de potencia óptica en el puerto USB situado en el lateral del cuerpo de la impresora (la verificación no puede comenzar si no está insertado).

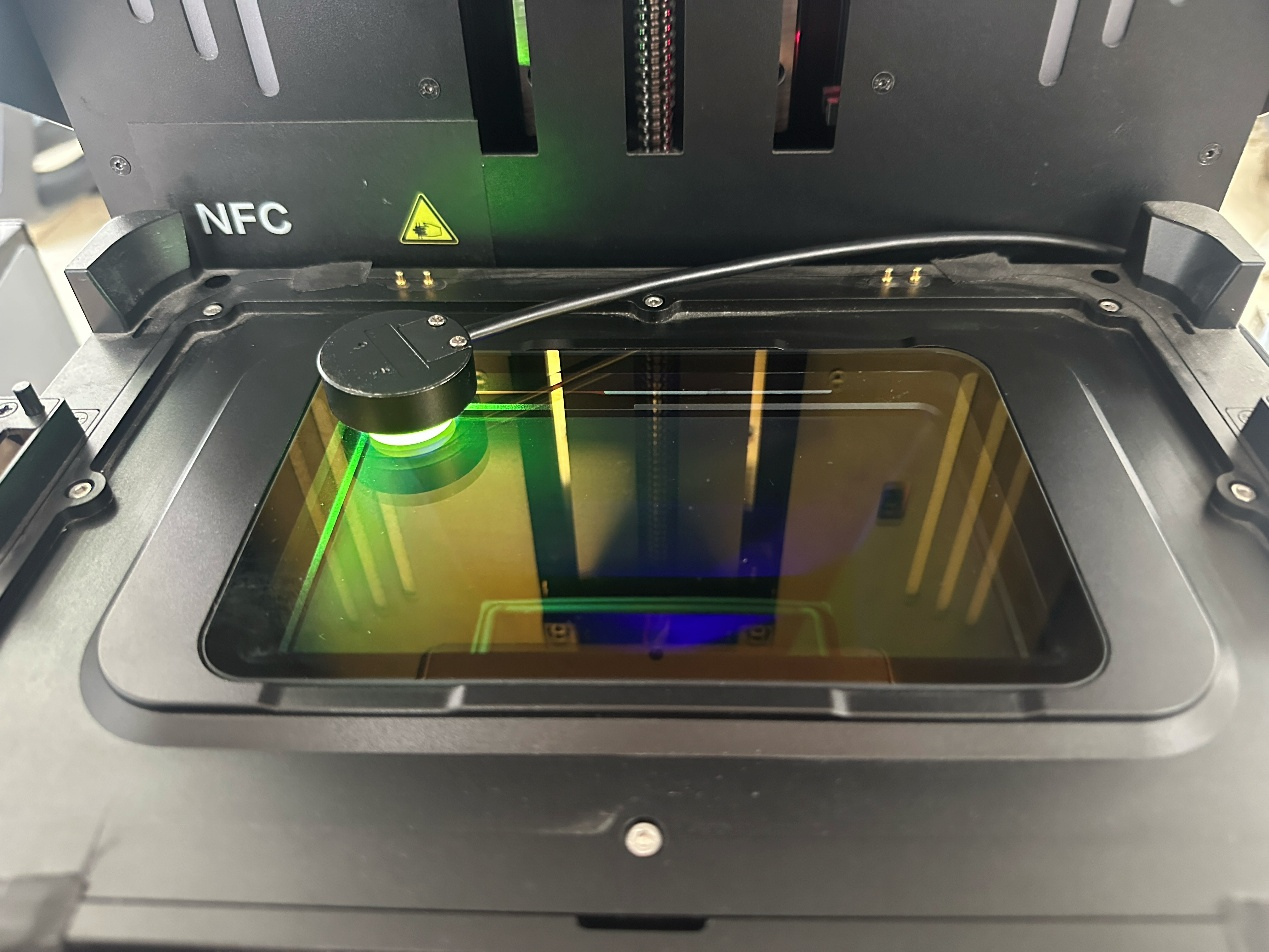

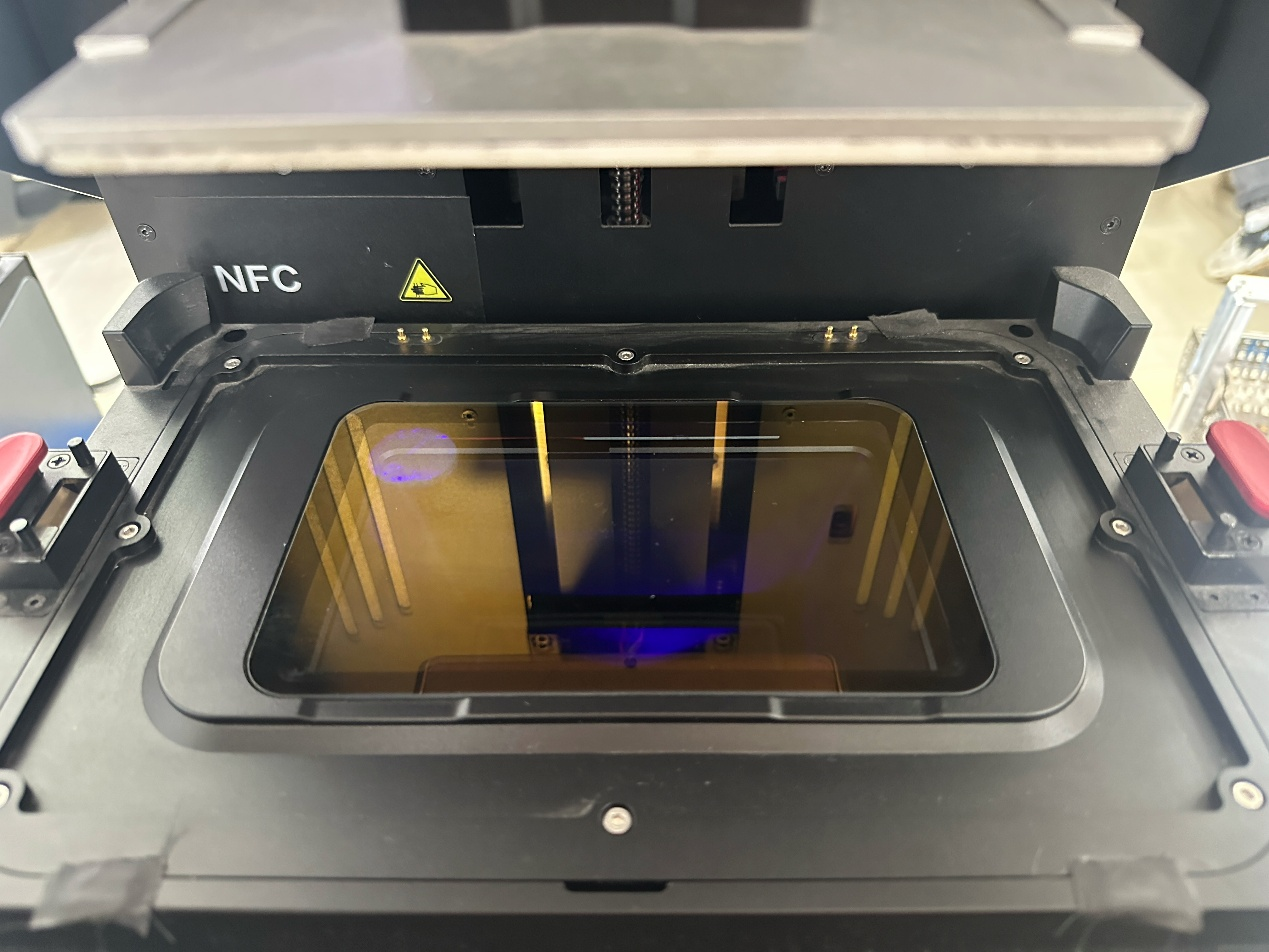

c. A continuación, coloque la sonda del medidor de potencia óptica alineada con el punto de luz circular iluminado en la esquina superior izquierda de la pantalla. No la mueva una vez colocada.

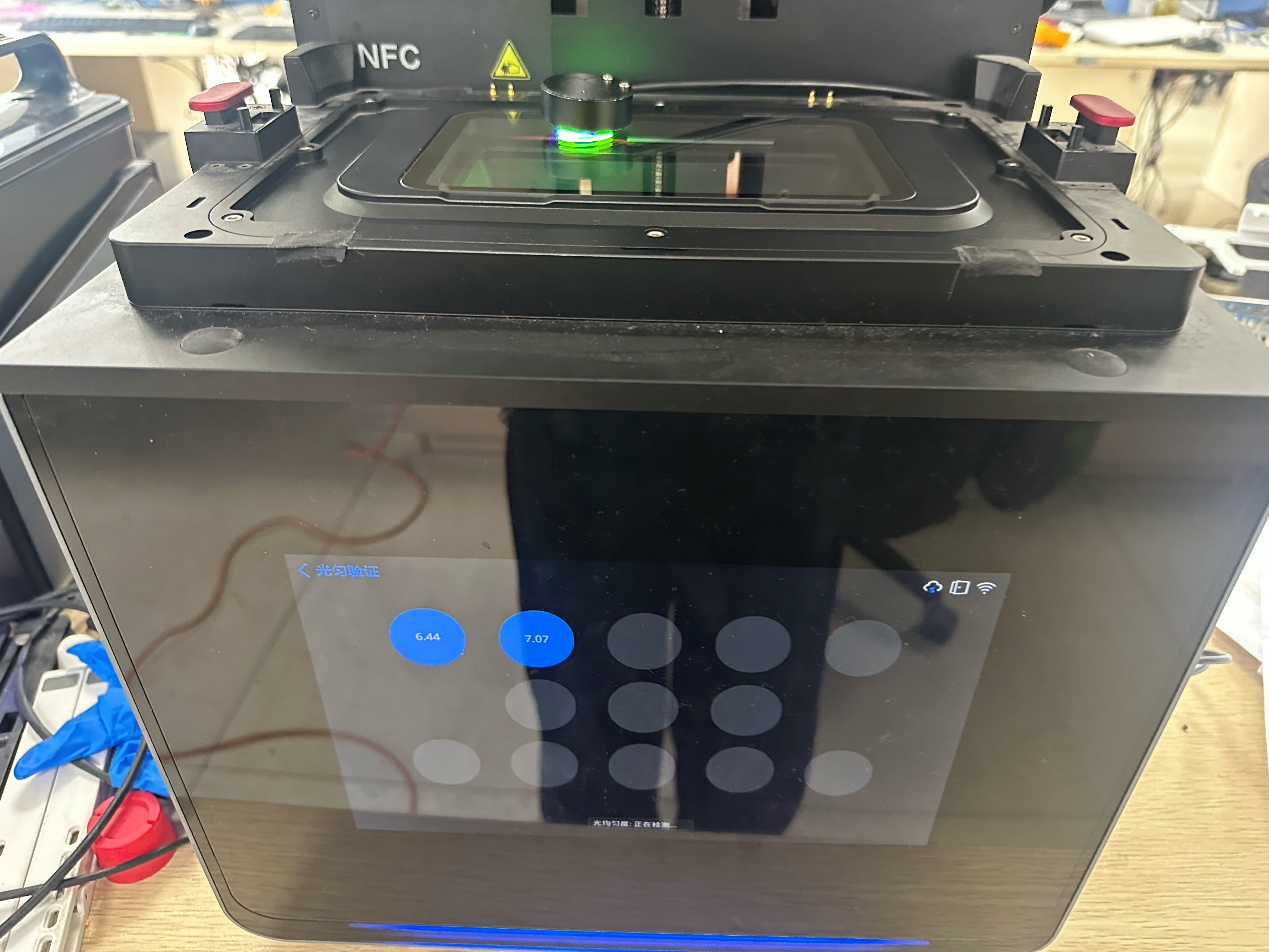

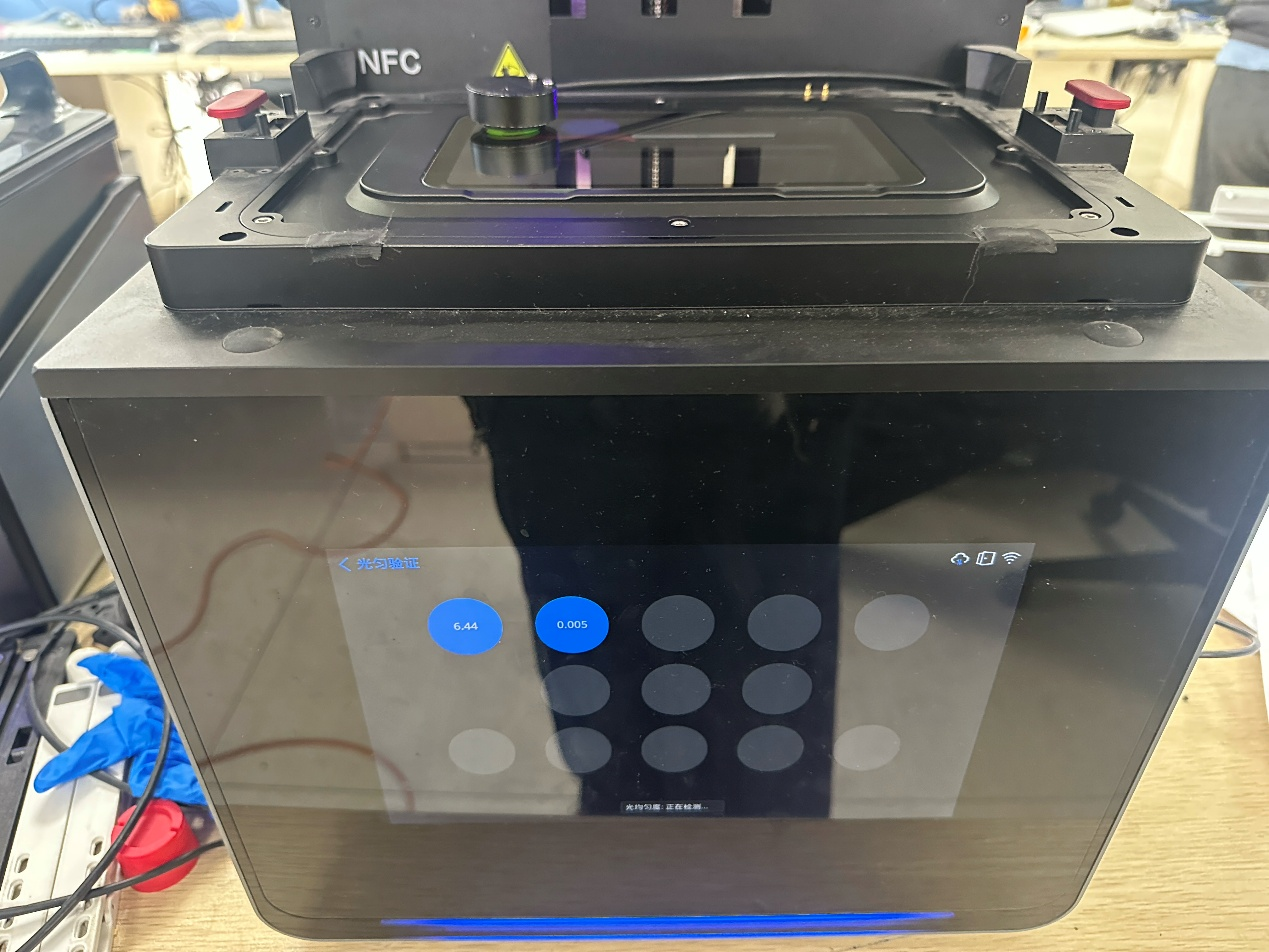

d. Espere hasta que el valor en el centro del indicador circular correspondiente en la pantalla del software deje de cambiar y aparezca el siguiente indicador circular. Luego, mueva la sonda al siguiente punto de luz circular iluminado en la pantalla.
e. Repita este proceso, colocando secuencialmente la sonda del medidor de potencia óptica en los 13 puntos de luz circulares para recopilar los valores de potencia óptica.

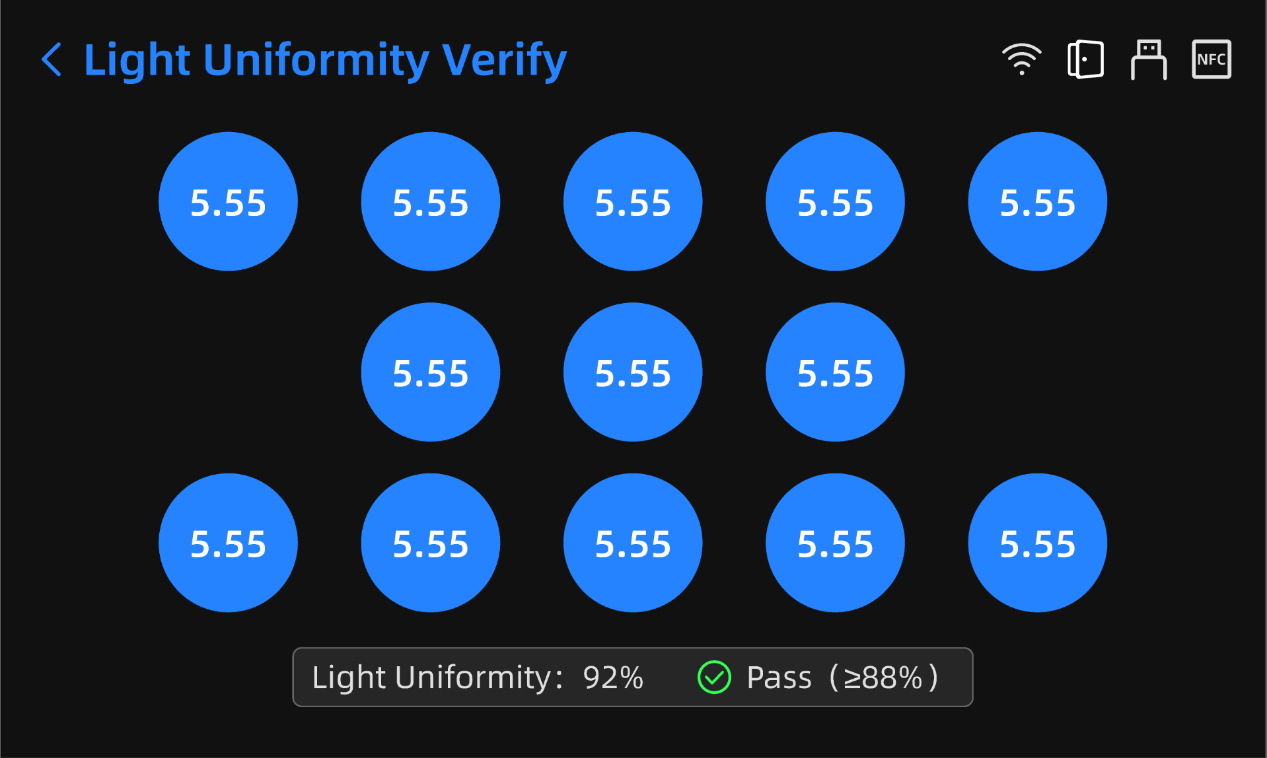

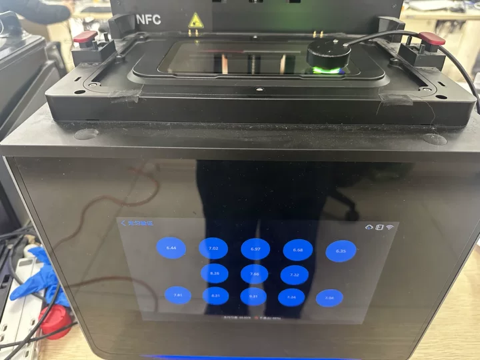

f. Una vez que los 13 indicadores circulares grises se vuelven azules y muestran valores, la recopilación de datos ha finalizado. El porcentaje de uniformidad de la luz y el resultado de la verificación se mostrarán en la parte inferior de la página del software. El resultado es Aprobado cuando la uniformidad de la luz es ≥88%; el resultado es Fallido cuando la uniformidad de la luz es <88%.
