Descripción de la función
El medidor de potencia óptica puede utilizarse para realizar la calibración de la intensidad de luz y la verificación de la uniformidad de la luz de la impresora.
Modelos compatibles
D1S / L4DL4K / CEL / F1
Versión aplicable
Esta función fue introducida en la versión 3.7 de Fabware.
Si las funciones de Corrección de Intensidad de Luz y Verificación de Uniformidad de Luz no están presentes en el software de su impresora, por favor actualice el software a la versión más reciente.
Preparación

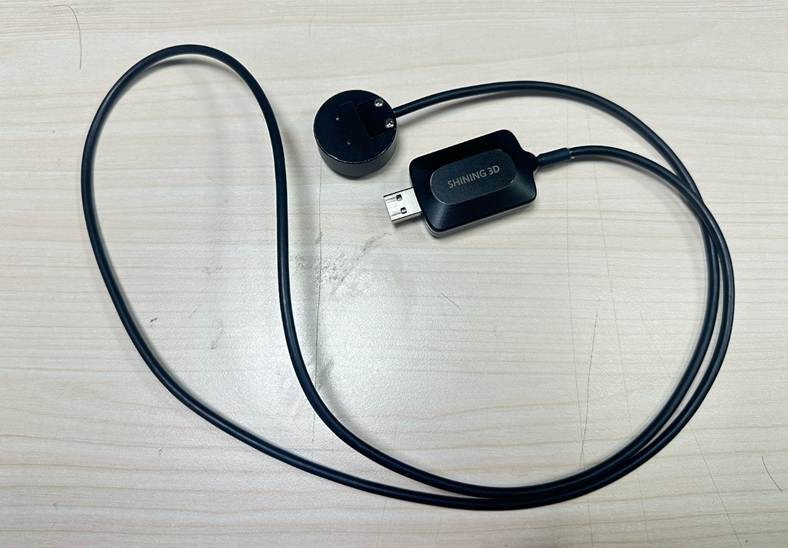

Prepare el medidor de potencia óptica para verificar el estado de la impresora.
Procedimientos de Operación
Función de Corrección de Intensidad de Luz
Para modelos LCD (L4D / L4K / CEL / F1) — Usando F1 como ejemplo
Ingresar a la función de corrección de intensidad de luz

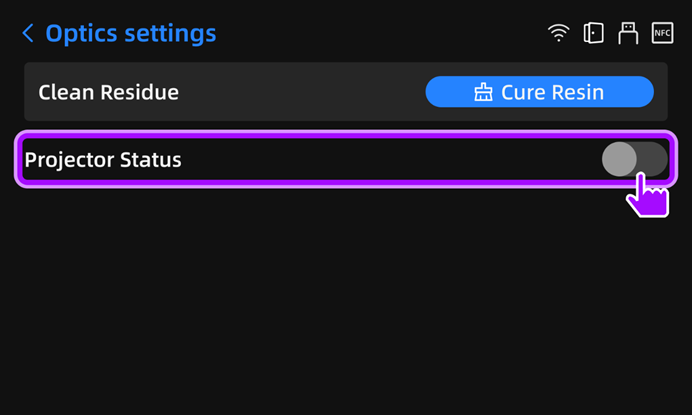

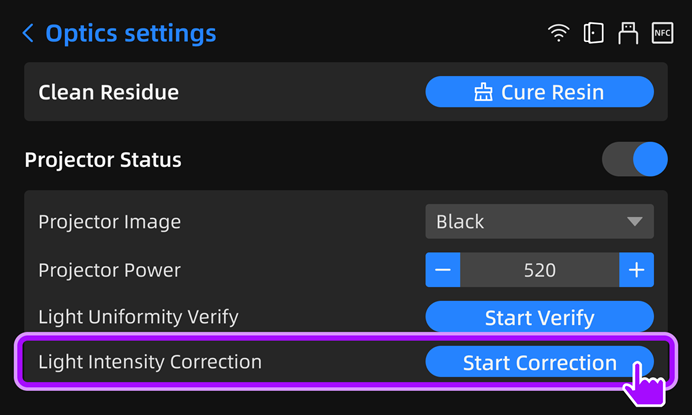

- En el software FabWare, vaya a Configuración → Configuración de Hardware → Configuración de Óptica, active el interruptor de estado del proyector y haga clic en el botón Iniciar Corrección.
- El proceso de corrección de la intensidad de luz comienza.

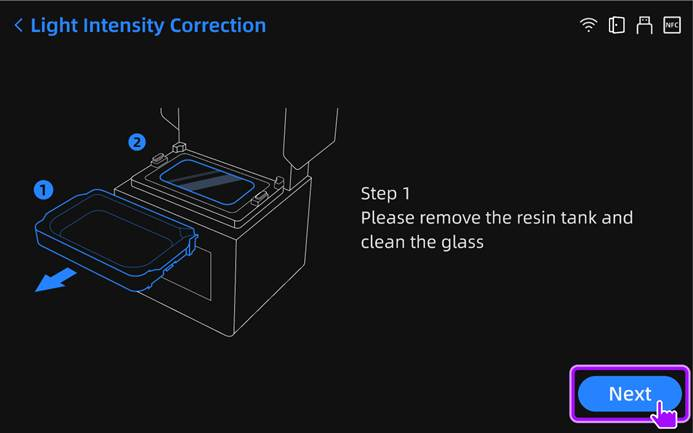

- Paso 1: Consulte la imagen de guía, retire el tanque de resina y limpie la pantalla a fondo. Luego haga clic en Siguiente.

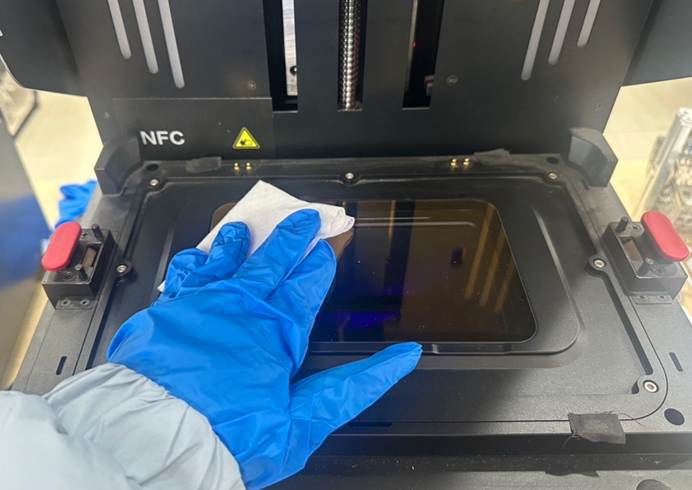

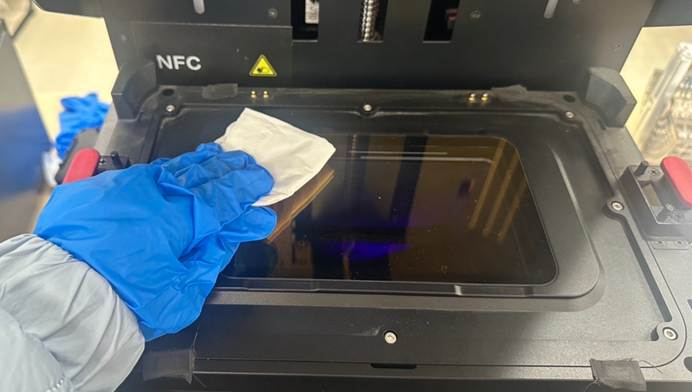

Limpie la pantalla con una toallita húmeda limpia, luego séquela con un paño seco. Asegúrese de que la pantalla esté libre de manchas, resina, etc.

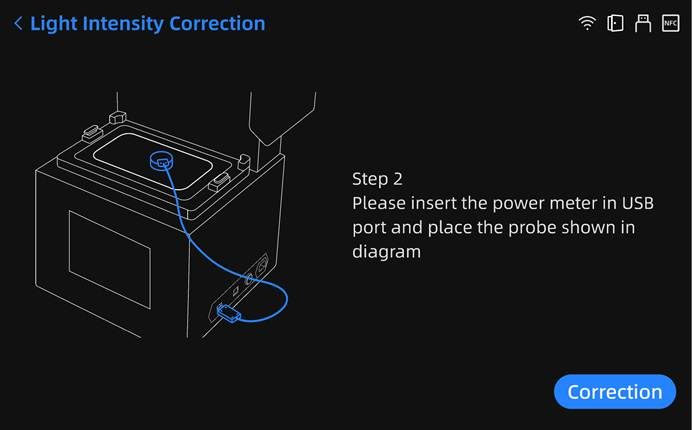

4. Paso 2: Inserte el medidor de potencia en el puerto USB y coloque la sonda que se muestra en el diagrama.
a. Inserte el medidor de potencia óptica en el puerto USB situado en el lateral del cuerpo de la impresora (la corrección no se puede iniciar si no está insertado).

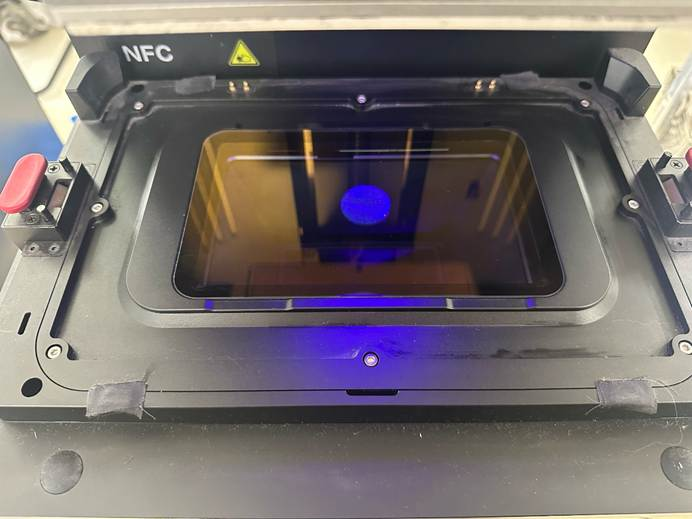

b.A continuación, coloque la sonda del medidor de potencia óptica alineada con el punto de luz circular iluminado en el centro de la pantalla. No la mueva una vez colocada.

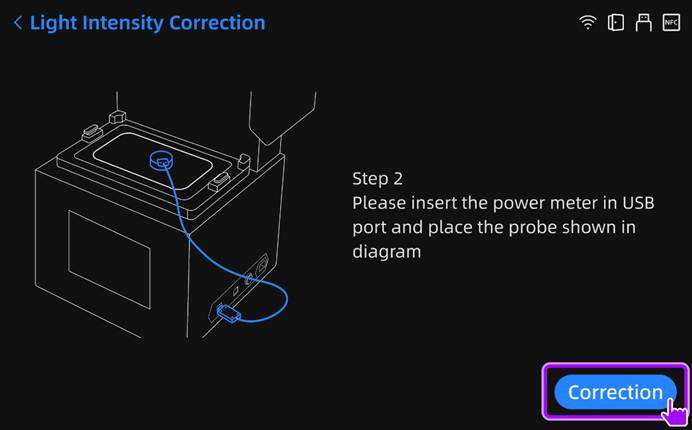

5.Una vez listo, haga clic en el botón Iniciar corrección. El software realizará automáticamente la corrección de baja, media y alta potencia.

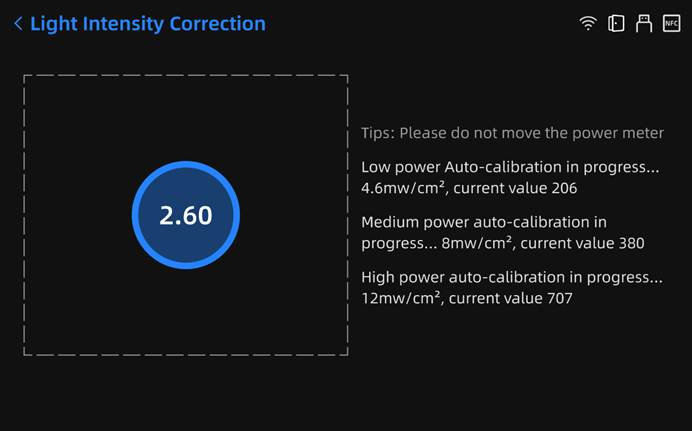

6. Durante la corrección, la interfaz del software realizará secuencialmente la detección de potencia baja/media/alta y mostrará los resultados.

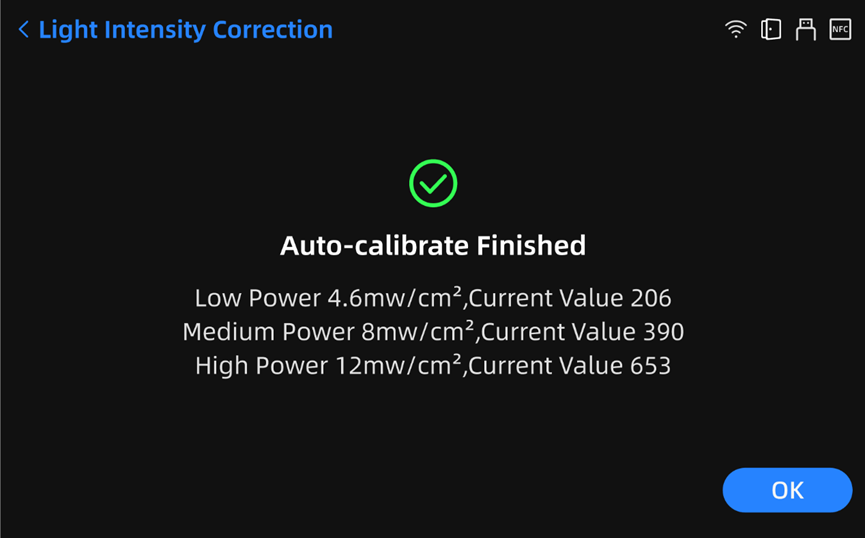

7. Una vez finalizada la calibración, se mostrará la página de resultados. Haga clic en Aceptar en la página de resultados para salir del proceso de calibración de la intensidad de la luz.
